电磁铁型号和规格

市场上的微型电磁铁种类繁多，在这里收集了市场上常规比较常见的电磁铁，推拉式电磁铁的型号规格、保持式的型号规格、圆管式电磁铁的型号规格和吸盘式的型号规格提供参考：

因为电磁铁属于非标元器件，这里的型号规格仅限于当前轭铁尺寸以及线圈设计范围之内所达到的数值范围，具体要以设计生产为准。

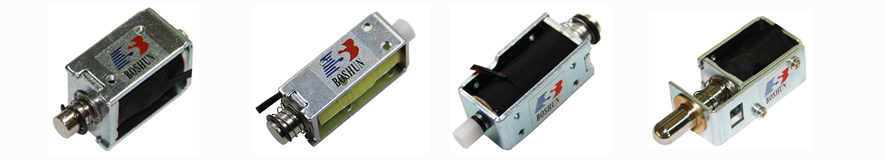

推拉式电磁铁的规格型号以轭铁尺寸、行程、力量值参考、通断频率以曲线图做参考。

型号：BS-0415L-06	型号：BS-0421L-03	型号：BS-0520S-126	型号：BS-0537S-18
轭铁尺寸(mm):15x8x10	轭铁尺寸(mm)：21.5x12x9.6	轭铁尺寸（mm）：20x16x13	轭铁尺寸(mm):37x14x10
行程(mm):1~3	行程(mm):3~6	行程(mm):1~5	行程(mm):1~4
力量(克):20~40	力量(克):50~100	力量(克):100~200	力量(克):80~200
技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图

型号：BS-0630L-49	型号：BS-0730L-131	型号：BS-0730L-117	型号：BS-0741L-03
轭铁尺寸(mm):30x19x16	轭铁尺寸(mm):37x14x10	轭铁尺寸(mm):30x16x14	轭铁尺寸(mm):41x20x24
行程（mm）：1~6	行程（mm）：1~7	行程（mm）：1~7	行程（mm）：1~6
力量(克):150~400	力量(克):200~500	力量(克):200~700	力量(克):200~800
技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图

型号：BS-0837S-69	型号：BS-0940S-08	型号：BS-0946-06	型号：BS-1037L-57
轭铁尺寸(mm):37x26x20	轭铁尺寸(mm):40x20x15	轭铁尺寸(mm):46x23x19	轭铁尺寸(mm):37x26x20
行程(mm):1~8	行程(mm):1~6	行程(mm):1~7	行程(mm):1-10
力量(克):400~1200	力量(克):150~750	力量(克):400~1200	力量(克):400~2000
技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图

型号：BS-1039-12	型号：BS-1040L-64	型号：BS-1230-01	型号：BS-1240S-39
轭铁尺寸(mm):39x26x20	轭铁尺寸(mm):40x26x20	轭铁尺寸(mm):30x32x22	轭铁尺寸(mm):40x29x24
行程(mm):1~11	行程(mm):1~11	行程(mm):1~8	行程(mm):1~13
力量(克):400~1800	力量(克):600~2000	力量(克):600~2000	力量(克):400~2000
技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图

型号：BS-1245S-32	型号：BS-1250S-45	型号：BS-1253-09	型号：BS-1264L-13
轭铁尺寸(mm):45x33x31	轭铁尺寸(mm):52x37x41	轭铁尺寸(mm):53x30x27	轭铁尺寸(mm):64x38x30
行程(mm):1~12	行程(mm):1~25	行程(mm):1~17	行程(mm):1~25
力量(克):500~2500	力量(克):500~3500	力量(克):500~3000	力量(克):400~2500
技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图

型号：BS-1337L-01	型号：BS-1344-01	型号：BS-1348-01	型号：BS- 1354S-01
轭铁尺寸(mm):36x32x25	轭铁尺寸(mm):44x31x26	轭铁尺寸(mm):48x34x28	轭铁尺寸(mm):54x32x25
行程(mm):1~10	行程(mm):1~15	行程(mm):1~20	行程(mm):1~25
力量(克):500~3000	力量(克):750~3000	力量(克):400~2000	力量(克):700~3200
技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图

型号：BS-1550-25	型号：BS-1564S-98	型号：BS-1578-01	型号：BS-1660L-05
轭铁尺寸(mm):51X41X37	轭铁尺寸(mm):64x38x30	轭铁尺寸(mm):78x51x44	轭铁尺寸(mm):60x40x33
行程(mm):1~25	行程(mm):1~25	行程(mm):1~30	行程(mm):1~25
力量(克):500~4500	力量(克):1000~4500	力量(克):2000~7000	力量(克):1000~4500
技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图

型号：BS-1684L-17	型号：BS-2460-01	型号：BS-2055-03	型号：BS-2065S-01
轭铁尺寸(mm):85x58x42	轭铁尺寸(mm):60x40x40	轭铁尺寸(mm):55x52x20	轭铁尺寸(mm):65x45x45
行程(mm):1~30	行程(mm):1~20	行程(mm):1~20	行程(mm):1~25
力量(克):2000~8000	力量(克):1000~6000	力量(克):500~4200	力量(克):1800~7000
技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图

保持式电磁铁分为单保持和双保持式型号规格以轭铁尺寸、行程、推拉力和保持力为核心参数、通断频率参考曲线图。

单保持式电磁铁

型号：BS-0730N-01	型号：BS-0940N-01	型号：BS-0951N-01
轭铁尺寸(mm)：30x16x14	轭铁尺寸(mm)：40x25x25	轭铁尺寸(mm)：51x25x25
行程(mm):1~6	行程(mm):1~6	行程(mm):1~6
推拉力（克）：50~600	推拉力（克）：300~5000	推拉力（克）：300~5000
保持力（克）：3000	保持力（克）：2800	保持力（克）：2500
技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图

双保持式电磁铁

型号：BS-0521NS-33	型号：BS-K0523S-01	型号：BS-K0721-01
轭铁尺寸(mm)：21x15x13	轭铁尺寸(mm)：23x13x13	轭铁尺寸(mm)：23.4x19x17
行程(mm):1~6	行程(mm):4	行程(mm):3.8
推拉力（克）：50~400	推拉力（克）：30	推拉力（克）：100
保持力（克）：150	保持力（克）：300	保持力（克）：200
技术图纸、曲线图	技术图纸	技术图纸

型号：BS-0724N-48	型号：BS-K0730S-28	型号：BS-K0734S-06
轭铁尺寸(mm)：24x24x17	轭铁尺寸(mm)：30x15x15	轭铁尺寸(mm)：34x16x14
行程(mm):1~6	行程(mm):5	行程(mm):1~6
推拉力（克）：30~400	推拉力（克）：60	推拉力（克）：20~600
保持力（克）：500	保持力（克）：400	保持力（克）：2000
技术图纸、曲线图	技术图纸	技术图纸、曲线图

型号：BS-K0735S-11	型号：BS-K0837S-01	型号：BS-K1140S-01
轭铁尺寸(mm)：35x16x14	轭铁尺寸(mm)：37x26x20	轭铁尺寸(mm)：40x25x25
行程(mm):1~8	行程(mm):1~6	行程(mm):1~10
推拉力（克）：50~800	推拉力（克）：150~700	推拉力（克）：500~3000
保持力（克）：1200	保持力（克）：500	保持力（克）：2500
技术图纸、曲线图	技术图纸、曲线图	技术图纸、曲线图

型号：BS-K1240-14	型号：BS-K1253S-01	型号：BS-K1684S-09
轭铁尺寸(mm)：40x29x24	轭铁尺寸(mm)：53x27x30	轭铁尺寸(mm)：85x58x52
行程(mm):1~12	行程(mm):1~15	行程(mm):28
推拉力（克）：200~2500	推拉力（克）：300~3500	推拉力（克）：1000
保持力（克）：2500	保持力（克）：500	保持力（克）：4000
技术图纸、曲线图	技术图纸、曲线图	技术图纸

圆管式电磁铁相比框架式设计更为紧密，以轭铁尺寸、行程、推拉力为主要参数，通断频率参考曲线图。

型号：BS-0510T-01	型号：BS-0812T-06	型号：BS-0860T-01
轭铁尺寸(mm)：10x5	轭铁尺寸(mm)：11.7x18.8	轭铁尺寸(mm)：60x20
行程(mm):1~2	行程(mm):2	行程(mm):0.5
推拉力（克）：20	推拉力（克）：170	推拉力（克）：400
技术图纸	技术图纸	技术图纸

型号：BS-0915TL-06	型号：BS-1325T-01	型号：BS-1327TS-10
轭铁尺寸(mm)：15.4x9	轭铁尺寸(mm)：26x13	轭铁尺寸(mm)：27x13
行程(mm):1	行程(mm):1~15	行程(mm):4
推拉力（克）：15	推拉力（克）：50~500	推拉力（克）：120
技术图纸	技术图纸、曲线图	技术图纸

型号：BS-1348T-01	型号：BS-1350TS-02	型号：BS-1632T-04
轭铁尺寸(mm)：48x13	轭铁尺寸(mm)：50x13	轭铁尺寸(mm)：32x16
行程(mm):7	行程(mm):12	行程(mm):3
推拉力（克）：30	推拉力（克）：90	推拉力（克）：60
技术图纸	技术图纸	技术图纸、曲线图

型号：BS-1939T-01	型号：BS-1950TS-01	型号：BS-2226TS-01
轭铁尺寸(mm)：3	轭铁尺寸(mm)：53x19	轭铁尺寸(mm)：26x22
行程(mm):1~15	行程(mm):5	行程(mm):4
推拉力（克）：50~1400	推拉力（克）：500	推拉力（克）：140
技术图纸、曲线图	技术图纸	技术图纸

型号：BS-2351T-01	型号：BS-2530T-01	型号：BS-2551T-05
轭铁尺寸(mm)：51x23	轭铁尺寸(mm)：30x25	轭铁尺寸(mm)：51x25
行程(mm):3	行程(mm):5	行程(mm):1~18
推拉力（克）：200	推拉力（克）：1500	推拉力（克）：300~3500
技术图纸	技术图纸	技术图纸、曲线图

型号：BS-2840T-01	型号：BS-3257T-01	型号：BS-3755T-03
轭铁尺寸(mm)：40x28	轭铁尺寸(mm)：	轭铁尺寸(mm)：55x37
行程(mm):1	行程(mm):1~20	行程(mm):5.5
推拉力（克）：1600	推拉力（克）：300~4800	推拉力（克）：1800
技术图纸	技术图纸、曲线图	技术图纸

型号：BS-4020T-02	型号：BS-5156TL-07	型号：BS-7074TS-01
轭铁尺寸(mm)：20x40	轭铁尺寸(mm)：56x51	轭铁尺寸(mm)：74x70
行程(mm):1.27	行程(mm):10	行程(mm):15
推拉力（克）：1800	推拉力（克）：600	推拉力（克）：5500
技术图纸	技术图纸	技术图纸

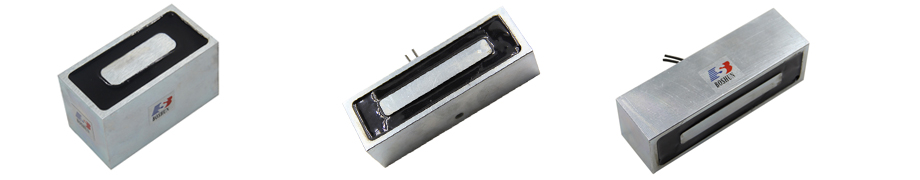

吸盘式电磁铁的型号规格以轭铁尺寸、吸力（电磁铁与吸附物体面百分百接触面产生的吸力，行程是0mm）通断频率可参考技术图纸参数。

型号：BS-2015X-01	型号：BS-2520X-04	型号：BS-2524X-01
尺寸：20x15-M3	尺寸：25x20-M3	尺寸：25x24-M3
吸力：0mm≤2kg	吸力：0mm≤6kg	吸力：0mm≤5kg
技术图纸参数	技术图纸参数	技术图纸参数

型号：BS-3025X-02	型号：BS-3529X-02	型号：BS-4027X-17
尺寸：30x25-M3	尺寸：35x29-M6	尺寸：40x27-M5
吸力：0mm≤20kg	吸力：0mm≤24kg	吸力：0mm≤40kg
技术图纸参数	技术图纸参数	技术图纸参数

型号：BS-5030X-01	型号：BS-5537X-01	型号：BS-7040X-01
尺寸：50x30-M4	尺寸：55x37-M4	尺寸：70x40-M4
吸力：0mm≤60kg	吸力：0mm≤80kg	吸力：0mm≤150kg
技术图纸参数	技术图纸参数	技术图纸参数

型号：BS-8040X-01	型号：BS-32100X-01	型号：BS-20025X-01
尺寸：80x45x40	尺寸：100X32X32-M5	尺寸：200X50X25-M8
吸力：0mm≤20kg	吸力：0mm≤35kg	吸力：0mm≤35kg
技术图纸参数	技术图纸参数	技术图纸参数

以上包含了微型电磁铁的型号规格，当然还有很多种类没有统计到的，有其他型号也会随时增加，可前往首页查看。
