钱箱锁设计和设计原理

一款钱箱锁整体设计：

设计需求：

锁钱箱抽屉的锁，当收银员轻推钱箱抽屉，抽屉处在半开半闭状态，此状态称之为假关闭，而锁也处于半关闭状态并未完全关闭，但是此时锁的状态开关上却往往显示为已关闭，给收银员带来锁已经关闭错觉而放松警惕，不再检查并重新关闭抽屉，容易导致不必要的损失。并且，有时需要对钱箱抽屉的开闭次数进行计数，而这种假关闭也使计数不够准确。定制钱箱电磁锁可在线咨询定制。

解决方案设计：

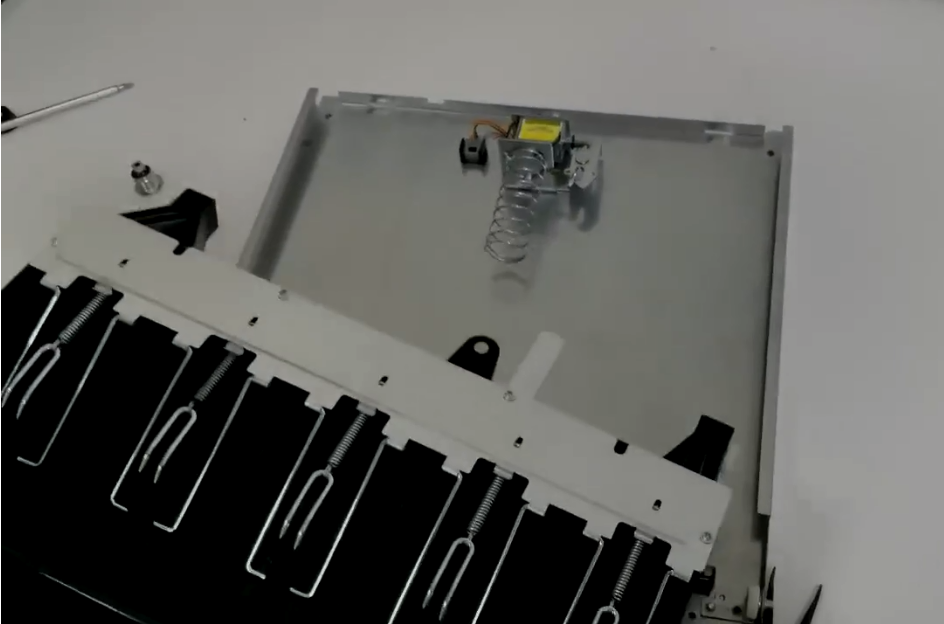

解决的技术问题是提供一种能够随时正确显示钱箱抽屉开关状态的钱箱抽屉防欺诈锁。为解决上述技术问题，提供一种钱箱抽屉防欺诈锁，包括锁架，锁架上安装有状态开关，锁架上设有用于容纳抽屉卡销的凹槽，卡勾，卡勾转动安装于所述锁架上，卡勾包括插槽部和施力导向部，插槽部设有和凹槽配合的插槽，施力导向部上设有卡勾关闭面和卡勾开启面，卡勾关闭面和卡勾开启面通过第一开闭过渡顶角平滑过渡；与卡勾配合的拨片，拨片转动安装于所述锁架上，拨片包括顶靠部、钩部和压部，顶靠部包括和卡勾关闭面配合的拨片关闭面、和卡勾开启面配合的拨片开启面，拨片关闭面和拨片开启面通过第二开闭过渡顶角平滑过渡，卡勾的施力导向部和拨片的顶靠部相互配合完成开启、突变、关闭过程，拨片和卡勾之间设有在卡勾旋转关闭时拉动拨片联动旋转使压部触动状态开关的压片的拉伸弹性件；安装于所述锁架上的电磁铁，电磁铁的拉杆与所述钩部通过销轴钩挂拉动所述拨片旋转开启。用于限制卡勾和拨片旋转角度的角度限位装置，角度限位装置安装于所述锁架上。角度限位装置包括设置于锁架上的卡勾开启旋转角度限位销和设置于拨片上的拨片关闭旋转角度限位部，拨片关闭旋转角度限位部与锁架端面配合限制关闭角度。抽屉上的卡销卡入到插槽内推动卡勾旋转关闭，其过程中，施力导向部的第一开闭过渡顶角顶着拨片的顶靠部时为抽屉关闭的突变位置，如若此时继续推动抽屉，卡勾继续被推动旋转关闭，使卡勾关闭面和拨片关闭面配合，抽屉就无法再后退开启；如若抽屉推动位置未过突变位置，放开抽屉， 抽屉会被自动弹开。而状态开关正是在抽屉推动位置过了突变位置后才被压部触动的，从而准确的识别了抽屉的关闭状态，有效的避免了抽屉假关闭状态时造成状态开关的计数不准确。

钱箱开关锁原理：

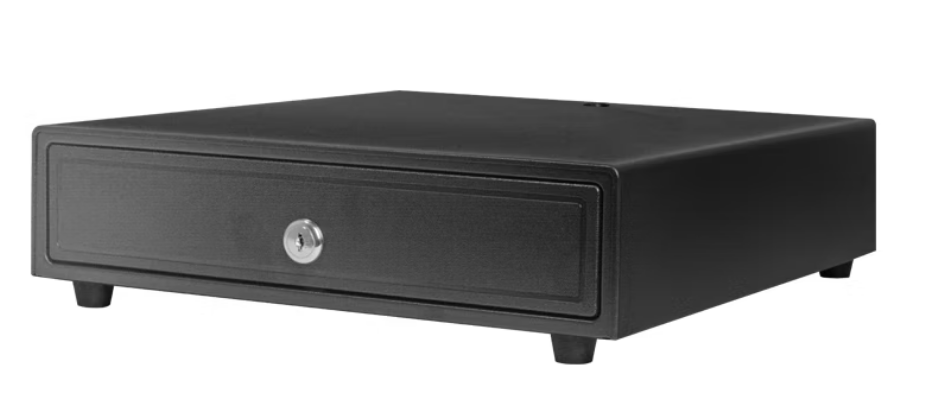

从锁上讲，钱箱一般分为两段锁和三段锁，两段锁就是指锁有两档一档可以将钱箱锁死，另外一档时可以用脉冲将钱箱弹开或者手动打开，两段锁的钱箱不可以用钥匙把钱箱打开，通常手动钱箱采用两段锁；三段锁是有三档，其中两档与两段锁中的两档相同，多了的这一档就是将钥匙转到这一档时可以将钱箱打开，电子钱箱通常选用三段锁。
