吸盘电磁铁与永磁铁磁场分布

吸盘电磁铁作为电磁铁中比较独特的一款设计类型电磁铁，应用广泛，结构简单，使用原理和适用场景也简单。

吸盘电磁铁与永磁铁磁性上有区别，所以在测试中如用永磁铁测试的结果未必用电磁铁来达到结果。

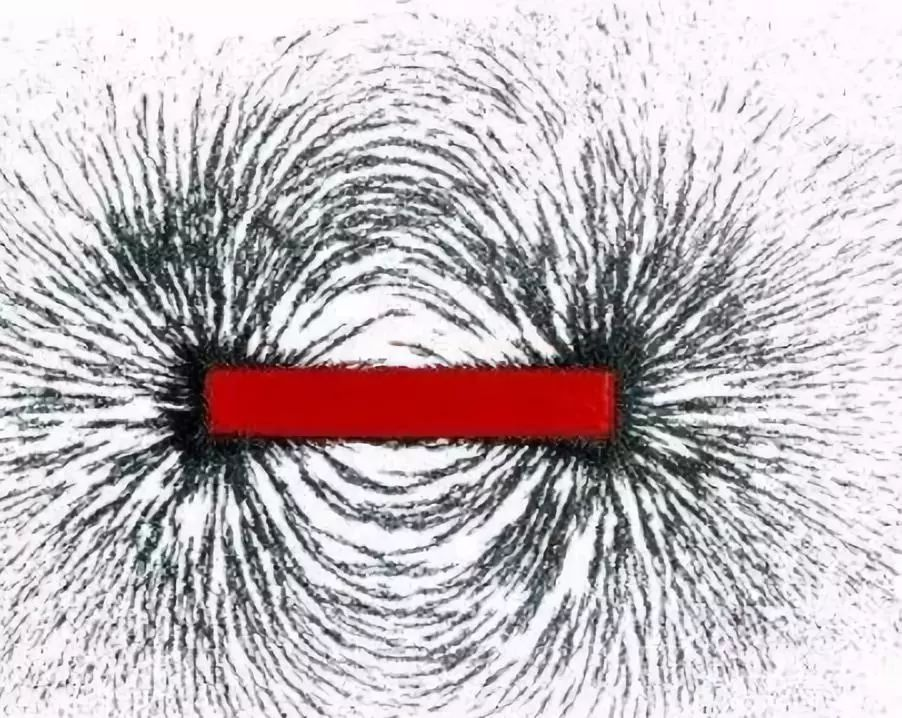

1.永磁铁磁性分部，为左右两边为最大吸力，与导磁体百分百接触时，是永磁铁产生吸力最大值。永磁铁的磁性会根据温度、时间、外部磁场干扰会自然消磁。

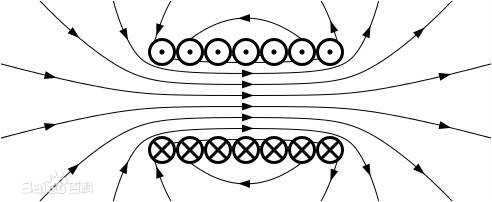

2.电磁铁磁性分部为线圈最中心，及螺线杆最中间时吸力最大。线圈的闸数变化增加磁力。电磁铁可通过正负极电流改变电磁铁的吸力方向。电磁铁本身不具备磁力，通电后电流经过线圈产生磁场，产生吸力。

3.电磁铁吸力结果，假设以长度为30mm线圈，那么它的最大吸力在最中间15mm左右吸力最大，距离底部吸盘有15mm的距离。且最大吸力为圆柱正中心点，内圈有吸力，外圈包括线圈外部铁壳均无吸力。结合以上特性，电磁铁需要百分百接触圆形吸面，达到最大吸力值顶峰。（线圈设计基础外）在电磁铁百分百接触的情况下，间隔毫米，力量成倍减少。如百分百接触有20公斤的吸力才能拉开，价格1毫米的距离10公斤的力量即可拉开，甚至不需要10公斤的力拉开。间隔5毫米后吸力为500（克）基本失去电磁本身价值。

总结：电磁铁只有单极产生磁力，磁力最大值在线圈中心点，需百分百接触导磁吸力最大。永磁铁初始吸力虽小，间隔吸附也有效果。
